حوامل كابلات الكهربائية: الانواع، المواصفات الهندسية، ومعايير الاختيار

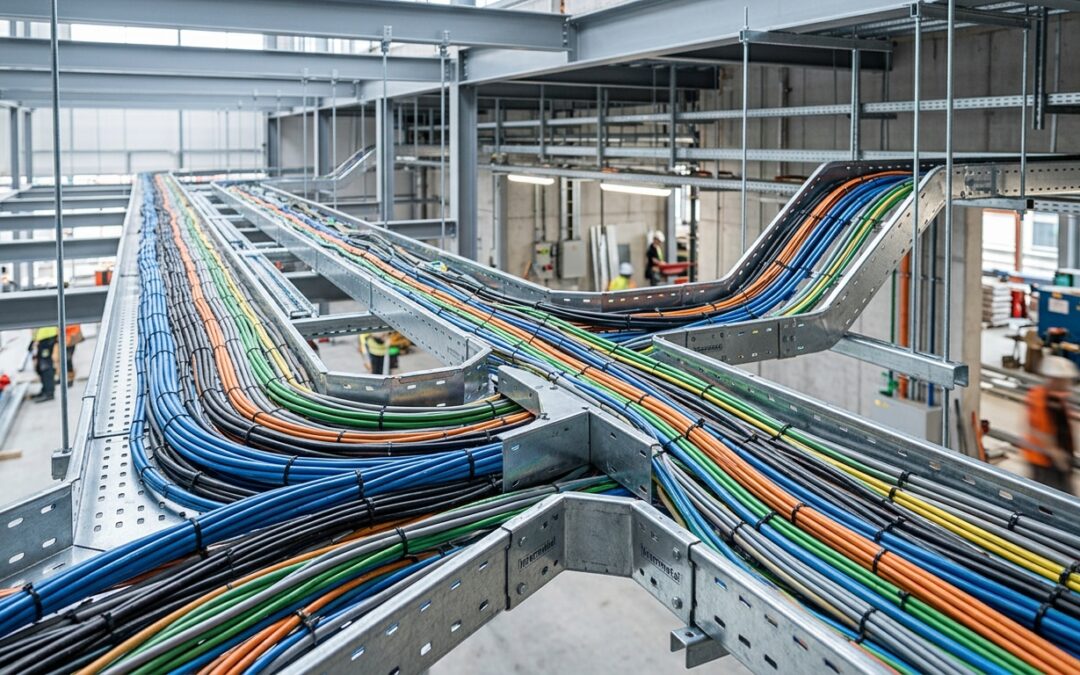

تُعد حوامل كابلات الكهرباء (Cable Trays) العصب الأساسي لإنشاء البنية التحتية الكهربائية في المباني الإدارية، المصانع، والمشاريع القومية. فهي توفر المسار الآمن لتنظيم وحماية خطوط الضغط العالي والمنخفض وكابلات الاتصالات من العوامل البيئية والتلف الميكانيكي.

ومع تطور صناعة تشكيل المعادن، أصبحت حوامل الكابلات تُصنع بمعايير هندسية دقيقة تضمن سهولة التركيب، التهوية المناسبة، وتحمل الأحمال الثقيلة على المدى الطويل.

أجزاء وأنوﺍع حوامل الكابلات الكهربائية
تختلف أنواع حوامل كابلات الكهرباء بناءً على طبيعة البيئة المحيطة، كمية الحرارة الناتجة عن الكابلات، ومستوى الحماية المطلوب:

1. حوامل الكابلات المثقبة (Perforated Cable Trays – الترنك)
تتميز حوامل الكابلات المثقبة وجود فتحات تهوية منتظمة على طول المجرى الصاج، مما يحقق الفوائد التالية:

تهوية ممتازة: تسمح بالتخلص من الحرارة الزائدة الناتجة عن مرور التيار الكهربائي في الكابلات.

سهولة التثبيت: تسهل عملية ربط وتثبيت الكابلات باستخدام أحزمة التثبيت (Cable Ties).

تصريف الرطوبة: تمنع تجمع قطرات المياه أو التكثف داخل المسار.

الاستخدام الشائع: التوصيلات الداخلية في المصانع، المباني التجارية، ومراكز البيانات.

2. حوامل كابلات مصمتة (Solid Bottom Cable Trays – الدكت)
تُعرف حوامل كابلات مصمتة (الدكت) بأنها مجارٍ معدنية مغلقة تماماً من الأسفل (بدون ثقوب)، مما يقدم حماية قصوى لشبكات الكابلات:

حماية كاملة: حماية الكابلات الحساسة من الأتربة، الغبار، المواد الكيميائية، والزيوت.

تقليل التداخل الكهرومغناطيسي (EMI): توفر حجبًا ممتازًا للإشارات والإنترفيرنس في كابلات الاتصالات والتحكم.

مقاومة الحريق: تساعد في الحد من انتشار ألسنة اللهب في حال حدوث شرر كهربائي.

الاستخدام الشائع: المناطق ذات التلوث العالي، المعامل الطبية، خطوط الإنتاج الغذائية، والمساحات المفتوحة.

المواصفات الفنية وخامات تشكيل المعادن
تعتمد جودة حوامل كابلات الكهرباء على جودة الصاج المستخدم ودقة عمليات تشكيل المعادن (المقصات، التثقيب، والثنين بالـ CNC):

نوع الصاج: تُصنع من صاج دافئ أو بارد بأعماق وسماكات مختلفة (تتروح عادة من 1 مم حتى 2.5 مم) حسب الأحمال المطلوبة.

معالجة السطح ضد الصدأ:

مجلفن على البارد (Pre-Galvanized): مناسب للبيئات الداخلية والتطبيقات العادية.

مجلفن على الساخن (Hot-Dip Galvanized): الخيار المثالي للبيئات الخارجية، المناطق الساحلية، والمصانع ذات الرطوبة العالية لضمان أعلى مقاومة للتآكل.

الدهان الإلكتروستاتيكي (Powder Coating): يعطي طبقة حماية إضافية ومظهرًا جمالياً بألوان مختلفة تناسب التصاميم المعمارية.

الإستانلس ستيل (Stainless Steel): للمشروعات ذات الاشتراطات الصحية العالية مثل قطاع الأدوية والأغذية.

كيف تختار حوامل الكابلات المناسبة لمشروعك؟
لضمان اختيار نظام حوامل كابلات يحقق الأداء الميكانيكي والكهربائي الأفضل، يوصى بمراعاة العوامل التالية:

وزن وحجم الكابلات: حساب قطر ووزن الكابلات الكلي لكل متر طولي لتحديد عرض وسماكة الحامل المناسب.

طبيعة موقع التركيب: اختيار الحوامل المثقبة للمناطق التي تتطلب تهوية، أو المصمتة (الدكت) للبيئات المتربة أو المعرضة للمياه.

المستلزمات والأكسسوارات: التأكد من توفر الكوع (Elbow)، الوصلات (Connectors)، المنحنيات (Tee / Cross)، والأغطية (Covers) لضمان استمرارية المسار بسلاسة.

مطابقة المعايير القياسية: اختيار منتجات مطابقة للمواصفات العالمية (مثل معايير NEMA وIEC).

لماذا تختار حوامل كابلات من انترمتال؟
تُعد شركة انترمتال (Intermetal) من الشركات الرائدة في مجال تشكيل المعادن وتصنيع أنظمة حوامل الكابلات بكافة أنواعها في مصر والشرق الأوسط.

دقة التصنيع: استخدام أحدث ماكينات قص وثني وتقشير الصاج بالكمبيوتر (CNC).

تنوع المنتجات: توفير كافة المقاسات والأبعاد الخاصة بـ حوامل الكابلات المثقبة وحوامل الكابلات المصمتة الدكت وملحقاتها.

الالتزام بالمواصفات: جلفنة عالية الجودة واختبارات أحمال دورية لضمان سلامة المشروعات الهندسية.

دعم الاستشارات الهندسية: تقديم الحلول المخصصة والمقاسات الخارقة حسب المخططات الهندسية المعتمدة لكل مشروع.

احصل على استشارة مهندس المبيعات الآن
هل تحتاج إلى توريد حوامل كابلات بمواصفات خاصة لمشروعك القادم؟
تواصل مع فريق انترمتال اليوم للحصول على الاستشارة الفنية وجداول الأسعار التفصيلية لجميع أنظمة حاملات الكابلات ومستلزماتها.
